ExpressLRS 2.4 ГГц или 915 МГц — это выбор не между «обычной» и «дальней» версией одной настройки, а между разными радиодиапазонами и аппаратной частью. Передающий модуль, приёмник и антенна должны поддерживать выбранный диапазон. Ошибка на этом этапе не исправляется bind phrase или обновлением прошивки, поэтому совместимость стоит проверить до заказа.
Как работает ExpressLRS простыми словами
ExpressLRS — открытая система радиоуправления для моделей. Передатчик получает команды от аппаратуры, кодирует их и отправляет по радио. Приёмник на дроне восстанавливает команды и передаёт их полётному контроллеру, чаще всего по протоколу CRSF через UART. В обратную сторону может идти телеметрия: качество связи, напряжение и другие данные.
Система поддерживает оборудование диапазонов 2.4 ГГц и около 900 МГц. В европейском регионе субгигагерцевые устройства обычно обозначаются как 868 МГц, в других регионах встречается 915 МГц. Конкретная допустимая частота, мощность и режим зависят от оборудования и местных требований.
ExpressLRS описывает протокол, но не делает любую плату совместимой с любой другой. Радиочип и согласующие цепи рассчитаны на определённый диапазон, антенна имеет собственную рабочую частоту, а прошивка собирается под конкретный target. Нельзя безопасно прошивать первый похожий target или подключать антенну другого диапазона «для проверки».
Главное различие 2.4 ГГц и 868/915 МГц
Диапазон 2.4 ГГц позволяет использовать более компактные антенны и поддерживает высокие частоты пакетов. Он удобен для гоночных и фристайловых квадрокоптеров, tiny whoop и большинства обычных сценариев, где важны небольшие размеры и низкая задержка. Это не означает, что каждый режим автоматически даёт одинаковую дальность.
Субгигагерцевый диапазон имеет большую длину волны и обычно выбирается там, где важен запас связи и работа в сложных условиях распространения. Обратная сторона — более крупные антенны и меньший предел частоты пакетов для обычного оборудования. По официальной документации ExpressLRS, набор доступных режимов отличается между диапазонами и поколениями радиочипов.
Ни один диапазон не гарантирует связь за препятствием. Земля, железобетон, рельеф, положение антенн, помехи, мощность и чувствительность режима влияют на результат сильнее простой цифры на коробке. Планировать полёт нужно по телеметрии и безопасному запасу, а не по рекордной дальности из чужого теста.
· 2.4 ГГц: компактные антенны, широкий выбор приёмников, высокие packet rate и удобство для небольших FPV-дронов.
· 868/915 МГц: более крупная антенна и ориентация на задачи, где важен запас радиолинии.
· Двухдиапазонные решения: отдельный класс оборудования; совместимость определяется конкретными радиочипами и режимами.
Совместимость модуля, приёмника и аппаратуры
Передатчик 2.4 ГГц связывается с приёмником 2.4 ГГц. Модуль 915 МГц — с приёмником соответствующего субгигагерцевого диапазона и региона. Наименование ELRS без частоты недостаточно. Если в пульте уже встроен ELRS 2.4 ГГц, для приёмника 915 МГц понадобится отдельный внешний модуль, а у пульта должен быть совместимый отсек.
Модульный отсек бывает стандартного Micro-формата и компактного Nano-формата. Переходник решает механическую установку только тогда, когда аппаратура поддерживает нужный интерфейс и способ питания. Мощный внешний модуль может требовать больше тока, чем способен стабильно выдать пульт; иногда предусмотрено отдельное питание.
Для связи с EdgeTX внешний или внутренний ELRS-модуль обычно работает через CRSF. В настройках модели нужно выбрать правильный модуль и не включать одновременно ненужный второй передатчик. Перед подачей питания всегда устанавливайте подходящую антенну: работа передатчика без нагрузки может повредить выходной каскад.
На дроне приёмник подключают к питанию и свободному UART перекрёстно: TX приёмника к RX полётного контроллера, RX приёмника к TX. Напряжение питания сверяют по документации конкретной платы. После пайки мультиметром проверяют отсутствие короткого замыкания, а первый запуск выполняют через ограничитель тока.

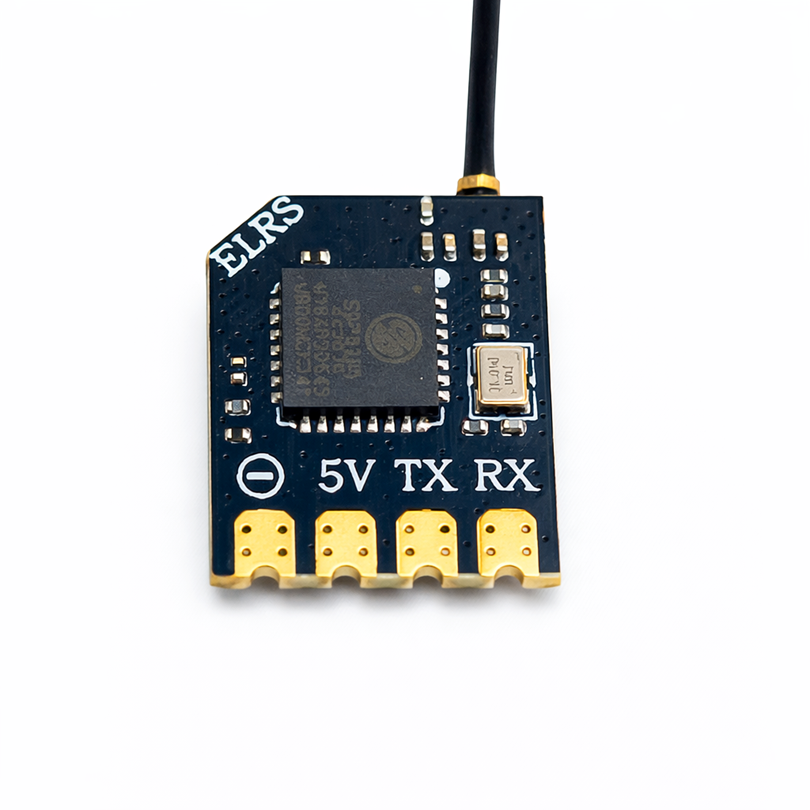

Компактный ELRS-приёмник подключается к полётному контроллеру по последовательному интерфейсу.
Версии прошивки и bind phrase
Передатчик и приёмник должны работать на совместимых основных версиях ExpressLRS. При обновлении выбирайте точный target производителя и модели. Ошибочная цель может привести к неработающему Wi-Fi, неверному управлению мощностью или необходимости восстановления через проводное подключение.
Bind phrase позволяет устройствам автоматически узнавать друг друга после прошивки с одинаковой фразой. Она не шифрует управление и не считается паролем. Её задача — сформировать общий идентификатор и уменьшить вероятность случайной связи с чужим оборудованием.
Ручная привязка остаётся доступной, но способ входа в режим зависит от приёмника и текущей конфигурации. Если в приёмнике уже записана bind phrase, многократное включение питания может не перевести его в ручной bind. Начните с чтения индикации светодиода и проверки Web UI или конфигуратора.
Packet rate, телеметрия и мощность
Packet rate показывает, сколько управляющих пакетов отправляется за секунду. Более высокая частота уменьшает интервал между обновлениями, но обычно снижает чувствительность и запас связи. Более низкая частота увеличивает время между пакетами, зато может дать более устойчивую работу на слабом сигнале.
Официальная документация перечисляет для 2.4 ГГц несколько LoRa-режимов, высокоскоростные FLRC-режимы и новые варианты для определённого оборудования. Для диапазона около 900 МГц набор другой. Поэтому совет «всегда ставить 500 Гц» неверен: значение должно существовать на обеих сторонах и соответствовать сценарию.
Telemetry Ratio задаёт долю обратных пакетов. Частая телеметрия полезна для передачи данных, но занимает эфирное время. Для обычного квадрокоптера достаточно разумного баланса; для специальных задач с MAVLink или большим объёмом данных применяются другие режимы и совместимое оборудование.
Максимальная мощность не должна быть настройкой по умолчанию. Она увеличивает энергопотребление и нагрев. На старте установите умеренную мощность, включите динамическое управление, если оно поддерживается, и следите за LQ и RSSI dBm. Проверку диапазона проводят постепенно, сохраняя безопасную траекторию возврата.
Антенны и монтаж на дроне
Антенна должна соответствовать диапазону. У 2.4 ГГц типичный T-диполь заметно короче, чем у 868/915 МГц. Одинаковый разъём U.FL не означает одинаковую электрическую настройку. Применение антенны не той частоты ухудшает эффективность и может повысить нагрузку на передатчик.
Активную часть антенны размещают подальше от карбона, аккумулятора, силовых проводов и видеопередатчика. Она не должна попадать в пропеллеры при изгибе. Для diversity-приёмника две антенны располагают в разных ориентациях согласно инструкции, чтобы уменьшить вероятность одновременного провала сигнала.
После жёсткой посадки осматривайте коаксиальный кабель и защёлку U.FL. Внешне целая антенна может иметь перелом внутри. Резкое ухудшение LQ в привычном месте — повод проверить монтаж и заменить подозрительный элемент, а не сразу повышать мощность.
Частые вопросы об ELRS
Совместимы ли устройства разных брендов? Обычно да, если совпадают диапазон, поддерживаемая основная версия ExpressLRS и возможности аппаратной платформы. Бренд сам по себе не должен создавать закрытую пару, но каждое устройство имеет точный firmware target. Перед обновлением найдите его в документации, сохраните текущую конфигурацию и не выбирайте цель только по внешнему сходству платы.
Что важнее: LQ или RSSI dBm? LQ показывает долю успешно принятых управляющих пакетов в текущем режиме, а RSSI dBm отражает уровень принятого сигнала. Эти показатели дополняют друг друга. Порог зависит от packet rate и модуляции, поэтому фиксированное число без контекста мало полезно. Настройте голосовые предупреждения, изучите нормальные значения рядом с пилотом и снижайте риск при устойчивом ухудшении обоих параметров.
Нужен ли приёмник diversity? Для маленького гоночного дрона один исправно установленный приёмник часто достаточен и легче. Diversity использует два антенных тракта или две антенны и помогает при изменении ориентации, затенении и сложной геометрии полёта. Цена — масса, размер, дополнительные кабели и требования к монтажу. Выбор определяется риском потери связи, а не желанием установить максимальную комплектацию.
Можно ли использовать максимальную мощность постоянно? Технически некоторые модули это допускают при достаточном питании и охлаждении, но постоянная максимальная мощность редко нужна. Она быстрее расходует батарею пульта, повышает температуру и увеличивает влияние на соседние радиосистемы. Динамическая мощность позволяет начинать с малого уровня и повышать его при ухудшении связи. На соревнованиях учитывайте правила площадки и частотный план.
Контрольный список новой радиолинии. Запишите диапазон и точные модели передатчика, приёмника и антенн. Убедитесь, что модуль подходит к отсеку и получает достаточное питание. Сохраните версии прошивок, задайте совместимую bind phrase и выберите умеренные packet rate, телеметрию и мощность. На столе без пропеллеров проверьте каналы, failsafe и датчики телеметрии. Затем выполните range test на малой мощности и наблюдайте одновременно LQ и RSSI dBm при разных ориентациях дрона. Если сигнал резко проваливается только в одном положении, сначала исправьте монтаж антенны. Повышение мощности не компенсирует повреждённый коаксиальный кабель, затенение карбоном или неправильный диапазон.
Региональная настройка — часть совместимости и законной эксплуатации. FCC и LBT описывают разные регуляторные режимы, а для субгигагерцевого оборудования важна конкретная частотная область. Не переносите готовый файл прошивки с чужого устройства, если не уверены в target и регионе. При поездках и соревнованиях заранее уточняйте разрешённые диапазоны, мощность и правила организатора; техническая возможность модуля не означает автоматическое разрешение использовать каждый режим.
Документируйте рабочую конфигурацию: версия ExpressLRS, target, bind phrase без публикации лишних данных, packet rate, telemetry ratio и ориентация антенн. После ремонта или обновления такой список позволяет восстановить проверенное состояние и сравнить качество связи до и после изменения.
Любое изменение конфигурации проверяйте коротким безопасным наземным тестом заранее.
Особенно внимательно проверяйте антенны.
Типичные ошибки и итоговый выбор
· Покупка модуля 2.4 ГГц и приёмника 915 МГц из-за общей надписи ELRS.
· Прошивка приблизительно похожего target вместо точной модели устройства.
· Включение передатчика без антенны или с антенной другого диапазона.
· Выбор максимального packet rate и мощности без проверки качества связи.
· Плохое размещение антенны рядом с карбоном или силовой электроникой.
· Полёт только по RSSI без оценки LQ, телеметрии и условий возврата.
Для tiny whoop, гонок, фристайла и первого универсального комплекта чаще удобнее ELRS 2.4 ГГц: компоненты компактны, а возможностей достаточно для большинства сценариев. Субгигагерцевый вариант выбирают осознанно, когда размер антенны приемлем и нужен другой баланс дальности, проникновения и частоты пакетов.
Перед покупкой составьте цепочку: аппаратура — модульный отсек — передающий модуль — диапазон — приёмник — антенна — UART. В каталоге RED PROP можно подобрать аппаратуру управления для FPV, а совместимость конкретной конфигурации стоит проверить по каждой позиции. Такой подход надёжнее, чем ориентироваться только на мощность или слово ELRS.
